Sistema anti-drone PTC-XD-PRO
Il sistema anti-drone PTC-XD-PRO è specificamente progettato per l'installazione permanente all'aperto, integrando capacità avanzate di rilevamento e interferenza di UAV.Questa soluzione completa esegue contemporaneamente il rilevamento e il posizionamento della direzione multi-obiettivo, che consente la localizzazione precisa e il monitoraggio della traiettoria sia degli UAV bersaglio che dei loro piloti.
Utilizzando sofisticate interferenze radio e tecnologia di blocco all'avanguardia, il sistema interrompe efficacemente la trasmissione video, il telecomando e i collegamenti di navigazione.costringere i droni non autorizzati a tornare immediatamente alla loro origine o terraQuando integrato con apparecchiature di interferenza opzionali, fornisce una completa protezione dello spazio aereo a bassa quota con capacità di monitoraggio migliorate per le aree protette.
Applicazioni
Ideale per la sicurezza a bassa quota in diversi scenari tra cui la protezione di eventi su larga scala, pattuglie di sicurezza pubblica, difesa delle frontiere, dettagli di protezione VIP, zone militari,impianti elettrici e petrolchimiciIl sistema opera offline come unità autonoma, offre opzioni di distribuzione flessibili e offre capacità di risposta rapida per soddisfare vari requisiti operativi.
Specifiche del sistema di rilevamento

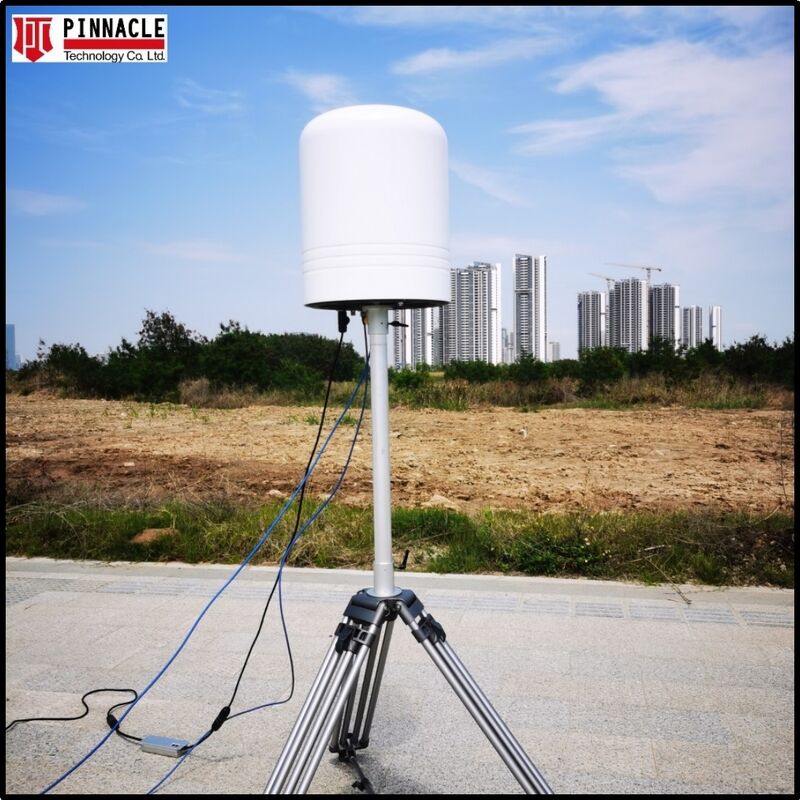

Modulo di rilevamento passivo
| Parametro | Specificità |
|---|
| Modello | PTC-UAV-D2C |
| Intervallo di frequenza | 100 MHz - 6 GHz |
| Distanza di rilevamento | 1-5 km |
| Sensibilità di rilevamento | ≥ -95 dBm (25 kHz) |
| Trovare una direzione esatta | Movimento ≤ 10°, sospensione ≤ 3° |
| Direttiva Direttiva | 360° in tutte le direzioni |
| Modulazione supportata | FM, 2FSK, 4FSK, GFSK, MSK, BPSK, QPSK, 16QAM, 64QAM, OFDM, DSSS, FHSS |
| Rilevazione simultanea | ≥ 10 droni |
| Frequenze principali | 433 MHz (Custom), 910 MHz, 1.2 GHz (Custom), 1.4 GHz, 2.4 GHz, 5.2 GHz, 5.8 GHz |
| Altezza di rilevamento | 0-1000 m |
| Precisione di direzione | ≤ 1,0° (RMS) |
| Consumo di energia | 15W |
| Accuratezza del posizionamento | Droni ≤ 10 m, piloti ≤ 10 m |
| Tempo di rilevamento | ≤ 3 s |
| Tempo per rinfrescarsi | ≤ 3 s |
| Tasso di successo della rilevazione | ≥97% |
| Temperatura di funzionamento | -40°C a +70°C |
| Fornitore di energia | AC 110V-240V |
| Dimensioni | Φ600 mm * H420 mm (± 2 mm) |
| Peso | 30 kg |
Modelli di droni compatibili
DJI, Autel, Parrot, 3DR, Skydio, Fimi, Yuneec, Swellpro, Aee, Futaba, Hubson, Zhendi, droni Wi-Fi e droni fai da te (trasmissione di immagini analogiche)
Capacità di rilevamento
- Detezione e identificazione dei droni:rileva e identifica il marchio, il modello, la frequenza e le specifiche tecniche dei droni invasori
- Posizionamento del drone:Localizza i droni della serie DJI con dati di posizione in tempo reale tra cui longitudine, latitudine, azimut, distanza, velocità e altitudine
- Posizione del pilota:Traccia le posizioni dei piloti per i droni DJI (modelli Air, Mini, FPV, Avata) con dati di posizione in tempo reale
- Indicazione della direzione dell' UAV:Supporta la determinazione simultanea della direzione per ≥3 bersagli con visualizzazione in tempo reale dell'azimut sulle mappe elettroniche
- Funzione RID:Riceve e decodifica le informazioni di identificazione remota per i droni con capacità di trasmissione RID
- Scansione dello spettro:Analisi dello spettro da 100 MHz a 6 GHz con grafico dello spettro e visualizzazione delle cascate
- Identificazione unica:Riconosce i numeri di serie unici per i droni della serie DJI
- Contro misure integrate:Avvia automaticamente l'interferenza dopo l'identificazione del drone
- Tracciamento multi-obiettivo:Posizionamento e tracciamento simultanei di più droni con visualizzazione della traiettoria di volo
- Integrazione API:Interfaccia standard per l'integrazione dei dati con i sistemi di gestione
- Libreria modello WiFi:Rilevamento migliorato dei droni con segnale WiFi
- Mappe elettroniche:Supporta la mappatura AMap, Baidu e Google (offline)
- Progettazione integrata:Installazione semplificata con architettura di sistema unificata
Caratteristiche del sistema
- Distanza estesa:Indicazione della direzione fino a 4 km in ambiente aperto
- Copertura a larga frequenza:Capacità di rilevamento della direzione degli UAV da 400 MHz a 6 GHz
- Operazione passiva:Nessuna emissione elettromagnetica per un funzionamento rispettoso dell'ambiente
- 24 ore su 24, 7 giorni su 7.Funzionamento continuo in condizioni climatiche complesse ed elettromagnetiche
- 360° copertura:Rilevazione completa su tutto lo spazio aereo protetto
- Lista nera/bianca:Distinguere tra droni cooperativi e non cooperativi (modelli DJI)
- Avvisi di intrusione:Alarmi acustici e visivi al rilevamento di droni
- Riproduzione della traiettoria:Analisi dei dati storici di volo per la valutazione della sicurezza
- Documenti di rilevamento:Registrazione completa di numeri di serie, modelli, frequenze e dati multidimensionali dei droni
- Visualizzazione dei dati:Analisi statistica mediante mappe di calore e grafici lineari
- Supporto multi-mappa:Scambio di mappe elettroniche tra cui Gaode, Bing, Baidu e Google offline

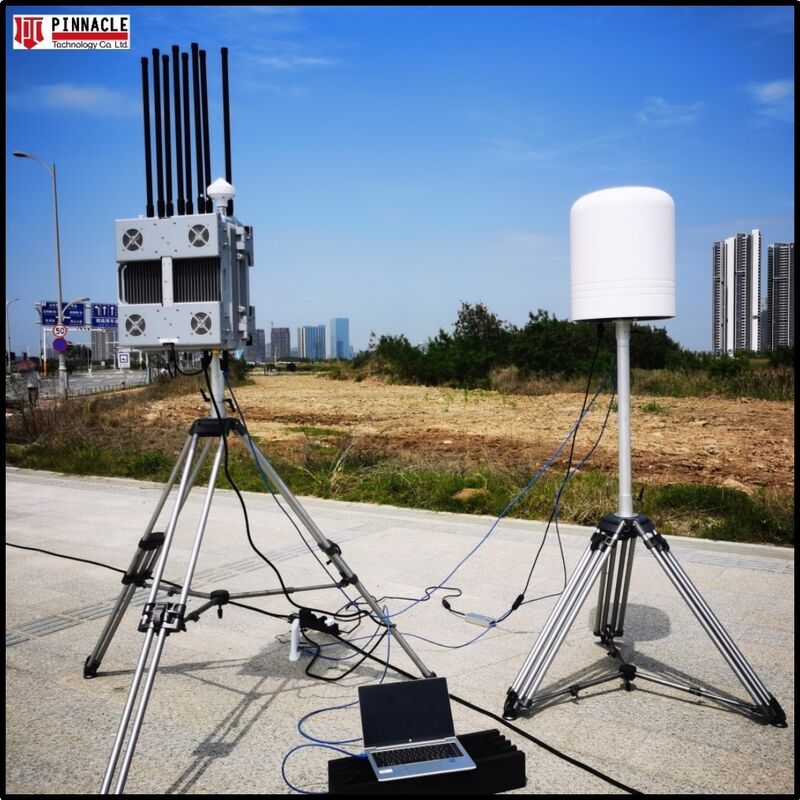

Sistema di interferenza opzionale
Specificativi di blocco
| Canale | Intervallo di frequenza | Potenza di uscita | Piattazza della banda |
|---|
| CH1 | 900-930 MHz | 100 W | ± 0,5 dB |
| CH2 | 1160-1300 MHz | 100 W | ± 0,5 dB |
| CH3 | 1550-1610 MHz | 100 W | ± 0,5 dB |
| CH4 | 2400-2480 MHz | 100 W | ± 0,5 dB |
| CH5 | 5150-5250 MHz | 100 W | ± 0,5 dB |
| CH6 | 5725-5850 MHz | 100 W | ± 0,5 dB |
| CH7 | 400-450 MHz | 100 W | ± 0,5 dB |
| CH8 | 1400-1440 MHz | 100 W | ± 0,5 dB |
Dettagli del sistema di interferenza
| Parametro | Specificità |
|---|
| Canali di lavoro | 8 Canali |
| Potenza di uscita totale | 800 W |
| Input di potenza | AC220V / AC110V / DC48V / DC24V |
| Classificazione di impermeabilità | Protezione IP65 |
| Temperatura di funzionamento | -30°C a +55°C |
| Dimensioni | 500 * 450 * 235 mm |
| Peso netto | Circa 35 kg |
| Opzioni di montaggio | Montaggio a parete (standard), montaggio a palo (facoltativo) |
| Caratteristiche di protezione | Protezione VSWR (spegnimento automatico quando VSWR > 5:1), protezione temperatura (spegnimento automatico > 75°C, riavvio a 55°C) |
| Programma operativo | Funzionamento continuo 24 ore su 24, 7 giorni su 7 |
| Edilizia | Alloggiamento in metallo a prova di vandale |
Immagini del prodotto
Nota:Tutte le frequenze di lavoro possono essere personalizzate in base ai requisiti operativi specifici. Contatta il nostro team tecnico per la configurazione di frequenza personalizzata.
