Amplificatore di potenza RF a banda larga 400-3000MHZ 50W
Marchio:
PTC
Numero di modello:
PTC-A4030-50W
Luogo d'origine:
SHENZHEN CINA
Certificazione:
QS,CE
MOQ:
1 pz
Prezzo:
Neg
Capacità di fornitura:
50000/M
Tempi di consegna:
3-30 giorni
Termini di pagamento:
Western Union, T/T, L/C, D/A, D/P
Imballaggio standard:
imballaggio in cartone
Dettagli del prodotto
Evidenziare:
Modulo amplificatore di potenza RF 400-3000MHz
,amplificatore a banda larga di 50W rf
,Modulo amplificatore di potenza a banda larga
Descrizione del prodotto
Specifiche e Caratteristiche Dettagliate
Modulo Amplificatore di Potenza RF a Banda Larga 400-3000MHz 50W

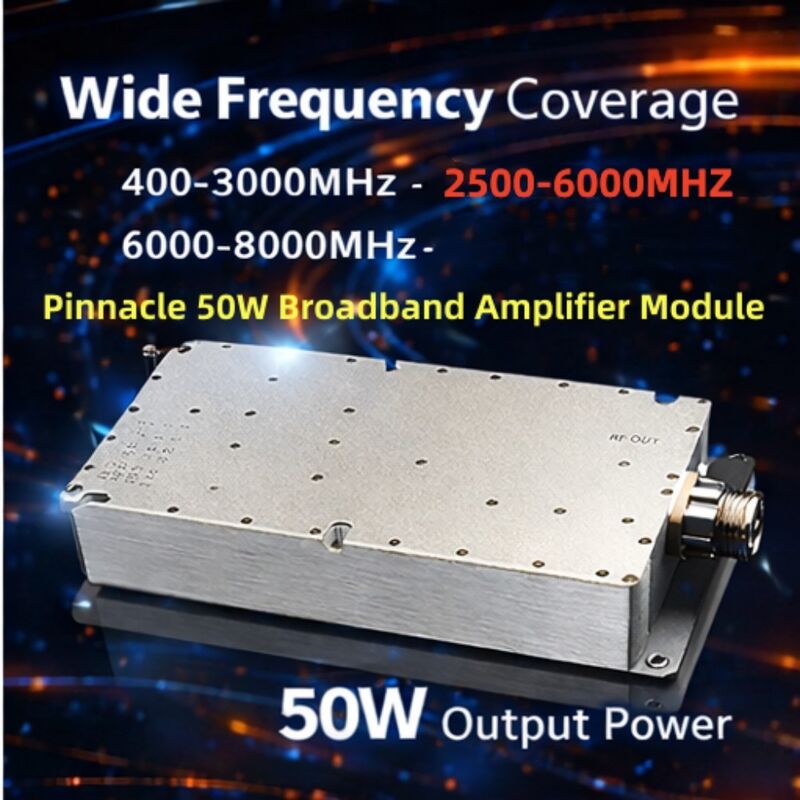

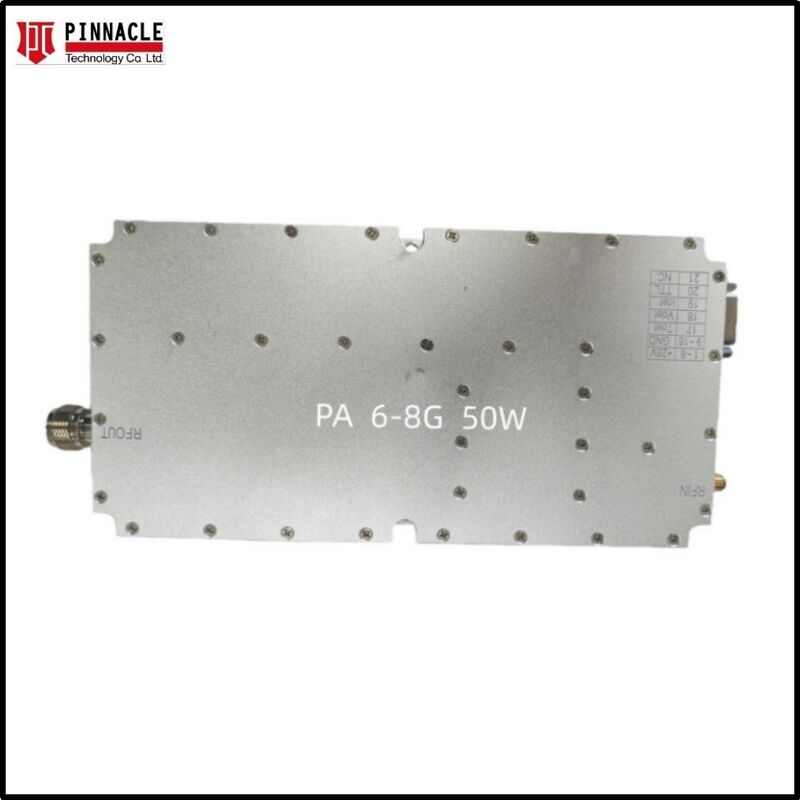

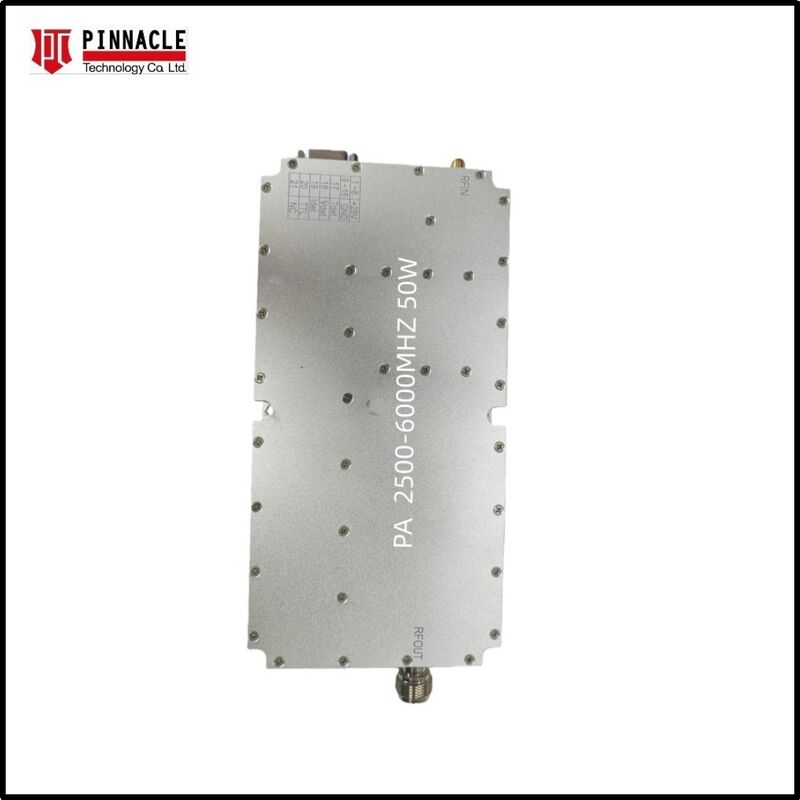

Questo modulo amplificatore di potenza RF 50W 400-3000MHz è un modulo amplificatore di potenza senza sorgente di segnale che eroga una potenza di uscita di 50W. Disponibile in molteplici gamme di frequenza, tra cui configurazioni RF PA da 400-3000MHz, 2500-6000MHz e 6000-8000MHz.
Caratteristiche Principali
Prestazioni Ultra-Wideband
Copertura continua da 400MHz a 3000MHz, eliminando la necessità di amplificatori a banda stretta multipli.
Tecnologia GaN Avanzata
Utilizza dispositivi ad alta efficienza Gallio Nitruro su Carburo di Silicio (GaN-on-SiC) per una densità di potenza e una gestione termica superiori.
Protezione Integrata
Include circuiti integrati per la protezione da sovratemperatura e la protezione VSWR (Voltage Standing Wave Ratio) per prevenire danni da riflessione del segnale.
Design Compatto e Robusto
Alloggiato in un telaio in lega di alluminio lavorato di precisione, progettato per resistere ad ambienti industriali e relativi difficili.
Opzioni di Personalizzazione
La gamma di frequenza e la potenza di uscita possono essere personalizzate in base ai requisiti specifici.
Applicazioni
- Contromisure Elettroniche (ECM): Ideale per sistemi di jamming del segnale e interferenze a spettro ampio
- Test e Misurazioni: Una fonte di alimentazione affidabile di livello da laboratorio per test EMC e misurazioni di antenne
- Sistemi di Comunicazione: Booster ad alta potenza per stazioni terrestri 5G, Wi-Fi 6 e satellitari
- Sistemi Radar: Applicazioni Pulse e CW (Continuous Wave) per il rilevamento radar moderno
Specifiche Tecniche
| Parametro | Specifiche |
|---|---|
| Gamma di Frequenza | 400-3000MHz |
| Potenza di Uscita (P_sat) | ≥50W |
| Guadagno | ≥50dB |
| Piattezza del Guadagno in Banda | ≤5.0dB |
| Corrente di Lavoro | ≤5.5A |
| Connettore | SMA-Femmina |
| Alimentazione e Interfaccia di Controllo | DB7W2 |
| Alimentazione VCC e Tensione Massima | +28V, +32V |
| Dimensioni | 180×90×25mm (Esclusi i connettori) |
| Peso Netto | 1kg |
| Cavo di Alimentazione | Filo Rosso+Nero+Abilitazione |
| Temperatura di Lavoro | -40℃ a +55℃ |
