Modulo amplificatore di potenza RF a banda larga ultra 2500 a 6000MHz Potenza di uscita 50W Adatta per applicazioni di sistemi satellitari e radar 5G WiFi 6
Marchio:
PTC
Numero di modello:
PTC-A2560-50W
Luogo d'origine:
SHENZHEN CINA
Certificazione:
QS,CE
MOQ:
1 pz
Prezzo:
Neg
Capacità di fornitura:
50000/M
Tempi di consegna:
3-30 giorni
Termini di pagamento:
Western Union, T/T, L/C, D/A, D/P
Imballaggio standard:
imballaggio in cartone
Dettagli del prodotto
Evidenziare:
Modulo amplificatore di potenza RF a banda ultra larga
,Amplificatore di potenza RF da 50 W per il 5G
,Amplificatore RF satellitare WiFi 6
Descrizione del prodotto
Specifiche e Caratteristiche Dettagliate

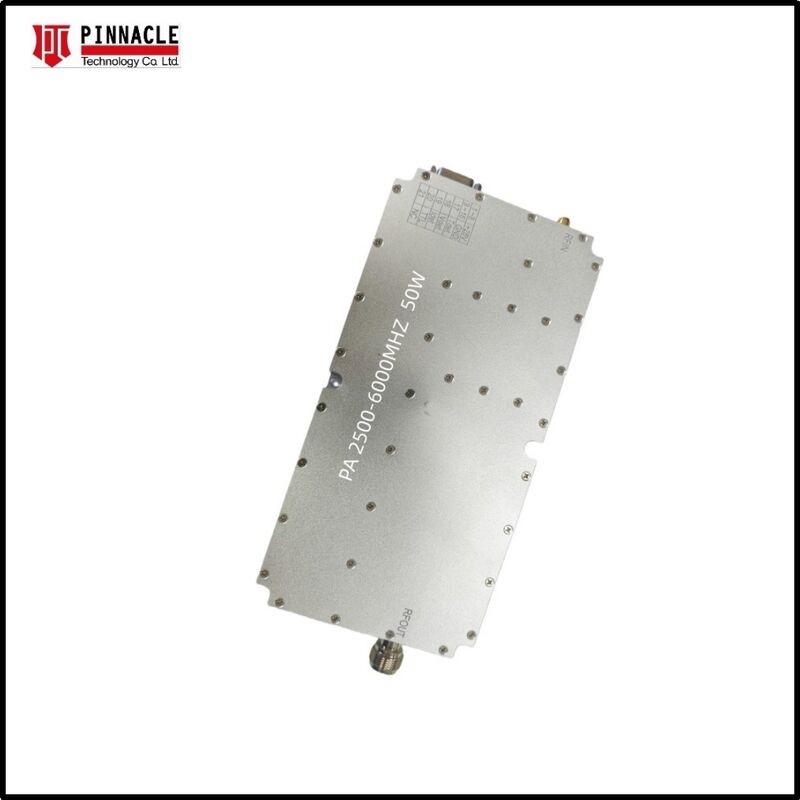

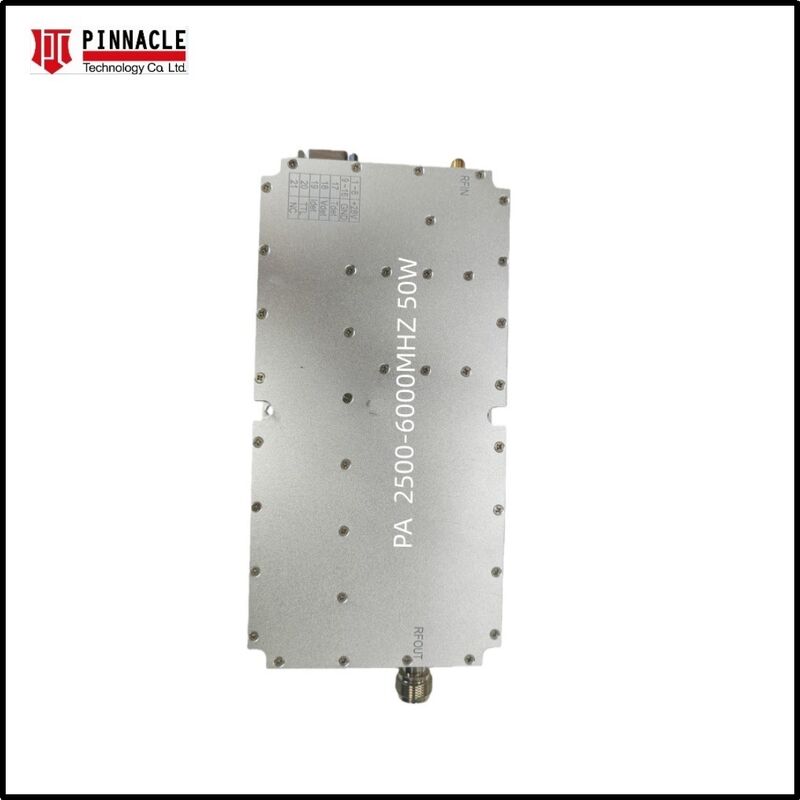

Modulo Amplificatore RF a Banda Ultra Larga 2500-6000MHz Potenza di Uscita 50W
Questo modulo RF 2500-6000MHz è un modulo amplificatore di potenza da 50W progettato per applicazioni 5G, WiFi 6, satellitari e radar. Il modulo funziona senza richiedere una sorgente di segnale esterna.
Caratteristiche Principali
- Prestazioni a Banda Ultra Larga: Copertura continua da 400MHz a 3000MHz, eliminando la necessità di amplificatori a banda stretta multipli
- Tecnologia GaN Avanzata: Utilizza dispositivi ad alta efficienza Gallio Nitruro su Carburo di Silicio (GaN-on-SiC) per una densità di potenza e una gestione termica superiori
- Protezione Integrata: Include circuiti integrati per la protezione da sovratemperatura e la protezione VSWR (Voltage Standing Wave Ratio) per prevenire danni da riflessione del segnale
- Compatto e Robusto: Alloggiato in un telaio in lega di alluminio lavorato di precisione, progettato per resistere ad ambienti industriali difficili e a tutti gli ambienti relativi
- Personalizzabile: Intervallo di frequenza e uscita possono essere personalizzati su richiesta
Applicazioni
- Contromisure Elettroniche (ECM): Ideale per sistemi di jamming del segnale e interferenza a spettro esteso
- Test e Misurazioni: Una fonte di alimentazione affidabile di livello da laboratorio per test EMC e misurazioni di antenne
- Sistemi di Comunicazione: Booster ad alta potenza per stazioni terrestri 5G, Wi-Fi 6 e satellitari
- Sistemi Radar: Applicazioni a impulsi e CW (Continuous Wave) per la moderna rilevazione radar
Specifiche Tecniche
| Parametro | Specifiche |
|---|---|
| Intervallo di Frequenza | 2500-6000MHz |
| Potenza di Uscita (P_sat) | ≥50W |
| Guadagno | ≥50dB |
| Piattezza del Guadagno in Banda | ≤5.0dB |
| Corrente di Lavoro | ≤5.5A |
| Connettore | SMA Femmina |
| Interfaccia di Alimentazione e Controllo | DB7W2 |
| Alimentazione VCC e Tensione Massima | +28V, +32V |
| Dimensioni | 180×90×25mm (esclusi i connettori) |
| Peso Netto | 1kg |
| Cavo di Alimentazione | Filo rosso+nero+abilitazione |
| Temperatura di Lavoro | -40℃ a +55℃ |
Potete inoltre gradire
800W 1200-1400MHz Amplificatore RF ad alta potenza con progettazione montata su rack per applicazioni industriali
800W High Power 1200-1400MHz RF Power Amplifier Product Overview The 1200-1400MHz 800W High Power RF Power Amplifier is engineered for demanding RF transmission systems requiring exceptional output power, stability, and continuous-duty performance. Built with advanced LDMOS power devices and an ...
Modulo di amplificatore ad alta potenza da 50 W a 810 GHz
8–10 GHz 50W High Power Amplifier Module High-Efficiency RF Power Amplifier for X-Band Applications The 8-10 GHz 50W Power Amplifier Module is a high-performance X-band RF amplifier designed for demanding wireless communication, radar, electronic warfare, instrumentation, and defense applications. ...
Amplificatore di potenza RF a banda larga 400-3000MHZ 50W
400-3000MHz Broadband Wide Band 50W RF Power Amplifier Module This 400-3000MHz RF Module 50W Power Amplifier is a no signal source power amplifier module delivering 50W output power. Available in multiple frequency ranges including 400-3000MHz, 2500-6000MHz, and 6000-8000MHz RF PA configurations. ...

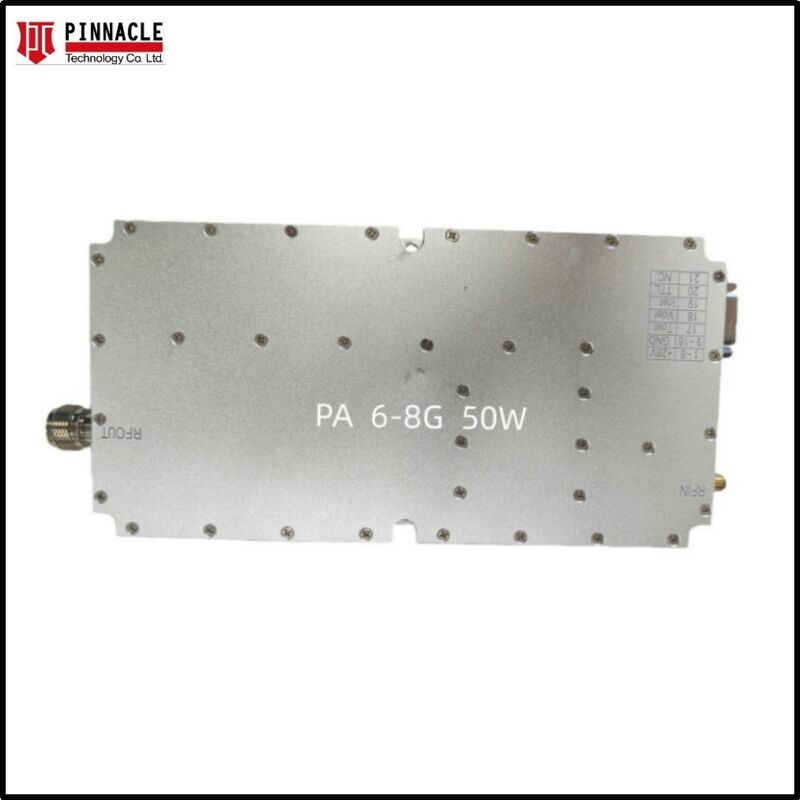

Modulo amplificatore di potenza RF da 50 Watt, da 6 a 8GMHz, per la comunicazione e la misurazione del disturbo del segnale
