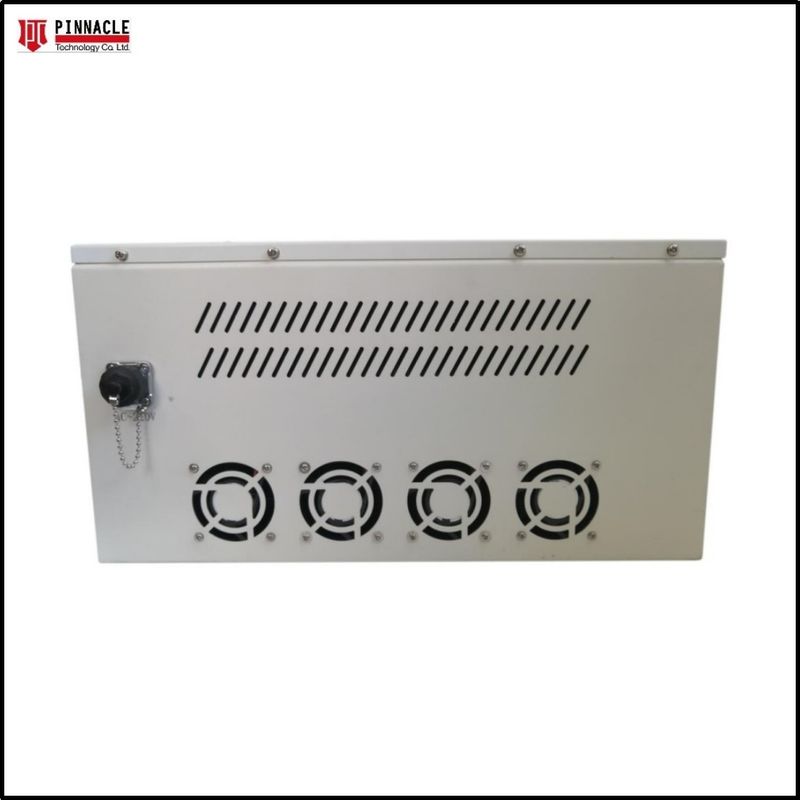

Modulo di amplificatore di potenza RF montato su rack 5.6G-6G Certificato ISO9000
Marchio:
PTC
Numero di modello:
HPA200W
Luogo d'origine:
Shenzhen Cina
Certificazione:
ISO 9000
MOQ:
1 set
Prezzo:
Contact Us
Capacità di fornitura:
500000
Tempi di consegna:
10-20 giorni
Termini di pagamento:
T/T, Western Union
Imballaggio standard:
Cartucce
Dettagli del prodotto
Evidenziare:
Modulo amplificatore di potenza RF montato su scaffale
,Modulo di amplificatore di potenza ISO9000 rf
,Modulo amplificatore RF montato su scaffale
Model NO.:
PTC-HPA200W
Frequencies:
5.6-6GHz
Output Power:
200 W
Dimension:
620 x 480 x 53 mm
Class:
AB lineare
Rack Size:
19'Racchetto standard e altezza 6U
Descrizione del prodotto
Specifiche e Caratteristiche Dettagliate
Modulo amplificatore di potenza RF da 200W
PTC-HPA200W è un amplificatore ad alta potenza a stato solido, abbiamo personalizzato tutti gli amplificatori in base alle richieste di ogni cliente, questo modello con larghezza di banda ultra larga e potenza di uscita elevata per opzione.Questo modello progettato con19' Standard Rack & 6U Altezza.
Codice di sicurezza:50, 25°C
| Parametro | Specificità | Altre note | |||||
| Intervallo di frequenza di funzionamento | 5700-5800 MHz | ||||||
| Uscita di potenza @ saturazione | 300 Tipo di Watt | CW | |||||
| Potenza di uscita @ P1dB | 200 Watt Min | ||||||
| Guadagno di potenza | 54 dB Min | Pin=0dBm per il normale funzionamento | |||||
| Guadagno di potenza | 1.5-2dB p-p Max | Potenza di ingresso costante | |||||
| Caratteristiche dell' impulso | Larghezza | Compiti | PRF | ||||
| 100 nS | |||||||
| Perdita di ritorno dell' input | -10 dB Max | Relativo a 50 Ohm | |||||
| Intermodulazione a due toni (IMD) | -30 dBc Tipo | 44 dBm/Tono, = 1MHz | |||||
| Figura del rumore | < 20 dB | ||||||
| Armoniche | <-25dBc Tipo | A potenza di uscita nominale | |||||
| Spurious (sfurioso) | -60 dBc Max | Dispositivi non armonici | |||||
| Tensione di funzionamento | 100V.-Climatizzazione | ||||||
| Consumo di energia | 1500 Watt Max | A Pout indicato | |||||
| Protezione della potenza di ingresso | +20dBm Max | < 10 secondi senza danni | |||||
| Protezione VSWR da carico | 5: 1 Max | < 1 minuto a Pout nominale | |||||
Caratteristiche ambientali |
|||||||
| Parametro | Specificità | Altre note | |||||
| Temperatura ambiente di funzionamento | - Ventia +55°C | ||||||
| Temperatura di conservazione | -40 a +85 °C | ||||||
| Umidità relativa | Da 5 a 95% | Non condensanti | |||||
Specificità meccaniche |
|||||||
| Parametro | Specificità | Altre note | |||||
| Dimensioni W x H x D | 620 × 480 × 530 mm | 5U - Escluse le maniglie | |||||
| Peso | 25 kg | ||||||
| Collegatori RF in / out | Femmina di tipo N | Pannello anteriore o posteriore | |||||
| Potenza CA / Interfaccia | IEC 60320-C14 / 9-Pin D-Sub | O equivalente | |||||
| Frigorifero | Con ventilatore di raffreddamento integrato | Velocità variabile | |||||
| Fatti facoltativiMonitor e controllo digitali: | Ethernet RJ-45 TCP/IP, RS422/485, USB | Opzionale | |||||
| FWD, REV, VSWR, GAIN, ALC, V & I, TEMP | Interfaccia GPIB facoltativa | Applicazione Bluetooth remota | |||||
Progettazione lineare del GaN di classe A/AB
Sistema montato su scaffale
Larghezza di banda istantanea
Adatto per applicazioni EMI/RFI, Lab, Comm e EW a banda larga
Adatto per gli standard di modulazione dell'impulso e di tutti gli standard di modulazione del singolo canale
Circuiti di protezione integrati
Alta affidabilità e robustezza per applicazioni mobili
Controllo del sistema supporta il controllo remoto del software Ethernet

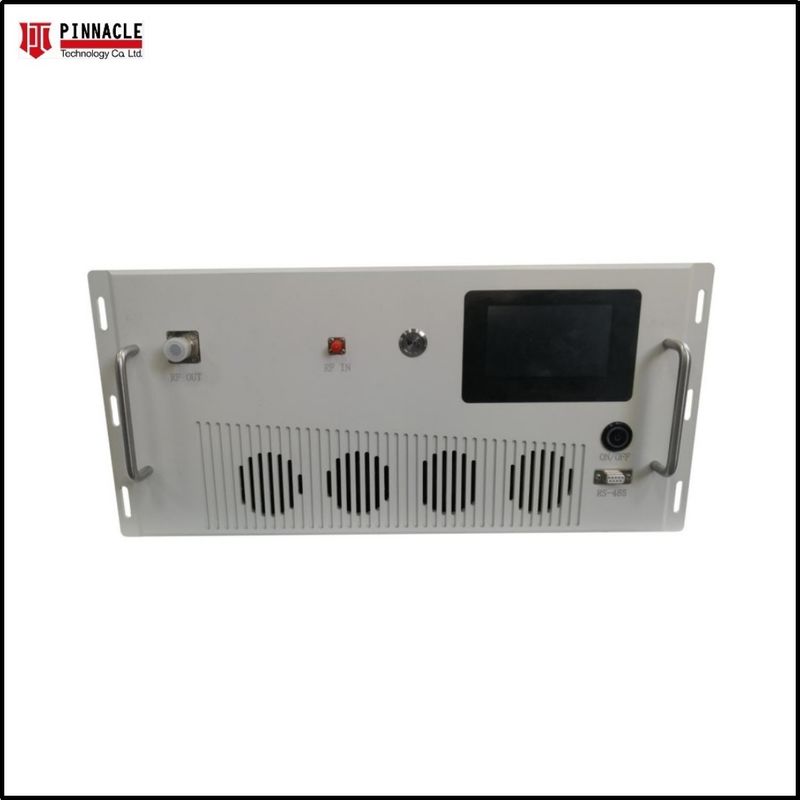

Dispositivo touch
1. PA: display di potenza di uscita RF corrente;
2- Attenzione:Impostare e visualizzare il valore di attenuazione corrente
(0-30d)Bgamma);
3- VSW:Visualizza l' onda di uscita in stand
parametri delmodulo;
4- VSWR:Stato dell'onda in sospensione;
5. Tmp:Stato di temperatura del sistema;
6. OP:Stato di potenza di uscita RF;
7. RF Output Control Switch: premere l'interruttore per accendere l'interruttore e l'interruttore cambiato come colore blu, cambiato in bianco dopo aver premuto di nuovo per spegnere l'interruttore;
8. Temp: visualizzare la temperatura corrente del sistema;
2- Attenzione:Impostare e visualizzare il valore di attenuazione corrente
(0-30d)Bgamma);
3- VSW:Visualizza l' onda di uscita in stand
parametri delmodulo;
4- VSWR:Stato dell'onda in sospensione;
5. Tmp:Stato di temperatura del sistema;
6. OP:Stato di potenza di uscita RF;
7. RF Output Control Switch: premere l'interruttore per accendere l'interruttore e l'interruttore cambiato come colore blu, cambiato in bianco dopo aver premuto di nuovo per spegnere l'interruttore;
8. Temp: visualizzare la temperatura corrente del sistema;
Interfaccia di input del valore ATT
Fare clic su [ATT] per visualizzare l'interfaccia di cui sopra, quindi inserire il valore di ATT da 0 a 30 e quindi fare clic su [conferma].
