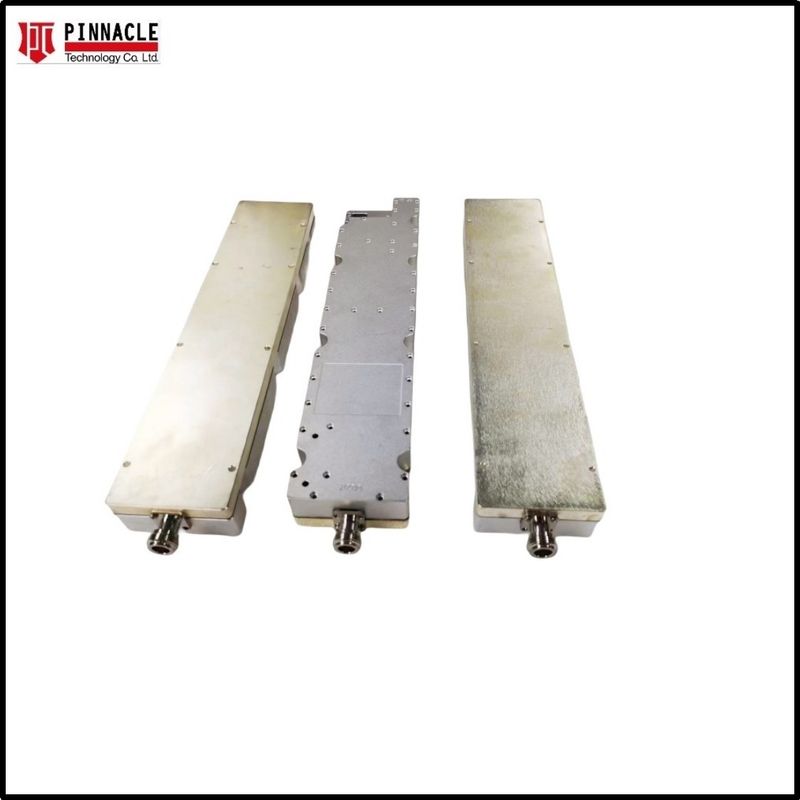

Amplificatore a stato solido da 200 W ad alta potenza 2.4G
Marchio:
PTC
Numero di modello:
HPA2.4G-200W
Luogo d'origine:
Shenzhen Cina
Certificazione:
ISO 9000
MOQ:
1pc
Prezzo:
Contact Us
Capacità di fornitura:
500000 pezzi/anno
Termini di pagamento:
T/T, Western Union, MoneyGram
Imballaggio standard:
Cartucce
Dettagli del prodotto
Evidenziare:
Modulo di alimentazione RF di interferenza del drone
,Modulo di potenza rf da 200W 2
,4 GHz
Part Number:
PTC-HPA2.4G-200W
Output Power:
200 W
Class:
AB GaN lineare
Product Name:
Moduli di segnale di amplificatore RF ad alta potenza 200W 2,4 GHz
Descrizione del prodotto
Specifiche e Caratteristiche Dettagliate
Specificativi elettrici
| Parametro | Specificità | Altre note |
| Intervallo di frequenza di funzionamento | 2.4G - 2,5 GHz | |
| Potenza di uscita | 250 Watt Min | CW |
| Potenza di uscita @ P1dB | Tipo 200 Watt | CW |
| Guadagno di potenza | 53 dB Min | |
| Guadagno di potenza | 40,0 dB p-p Max | Potenza di ingresso costante |
| Perdita di ritorno di input / output | 10 dB Min | Relativo a 50 Ohm |
| Intermodulazione a due toni (IMD) | -30 dBc Tipo | 40 dBm/Tono, Δ = 1 MHz |
| Armoniche | -20 dBc Tipo | -15dBc @ 1GHz - a potenza nominale |
| Spurious (sfurioso) | -60 dBc Max | Dispositivi non armonici |
| Tensione di funzionamento | 28 VDC Nom | |
| Consumo corrente | 48 Amp Max | A Pout indicato |
| Protezione della potenza di ingresso massima | +8 dBm | < 10 secondi senza danni |
| Protezione VSWR da carico | 5: 1 | < 1 minuto a potenza nominale |
| Accendere / spegnere velocità | 5 μSec Max |
Caratteristiche ambientali
| Parametro | Specificità | Altre note |
| Temperatura della cassa di funzionamento | -20 a +65 °C | |
| Temperatura di conservazione | -40 a +85 °C | |
| Umidità relativa | Da 5 a 95% | Non condensanti |
Specificità meccaniche
| Parametro | Specificità | Altre note |
| Dimensioni | 300 x 400 x 60 mm | Esclusi i connettori |
| Peso | 8.1 Kg. | |
| Collegatori RF in/fuori | SMA / femmina di tipo N | |
| Potenza continua / connettore di interfaccia | Ibrido 9-Pin D-Sub | 9W4 |
| Frigorifero | Dispositivo termico esterno | Necessaria aria forzata |
Caratteristiche
Progettazione lineare del GaN di classe AB
Larghezza di banda ultra larga istantanea
Adatto a tutti gli standard di modulazione a canale singolo
Piccolo fattore di forma e peso leggero
Circuiti di protezione integrati
Alta affidabilità e robustezza
